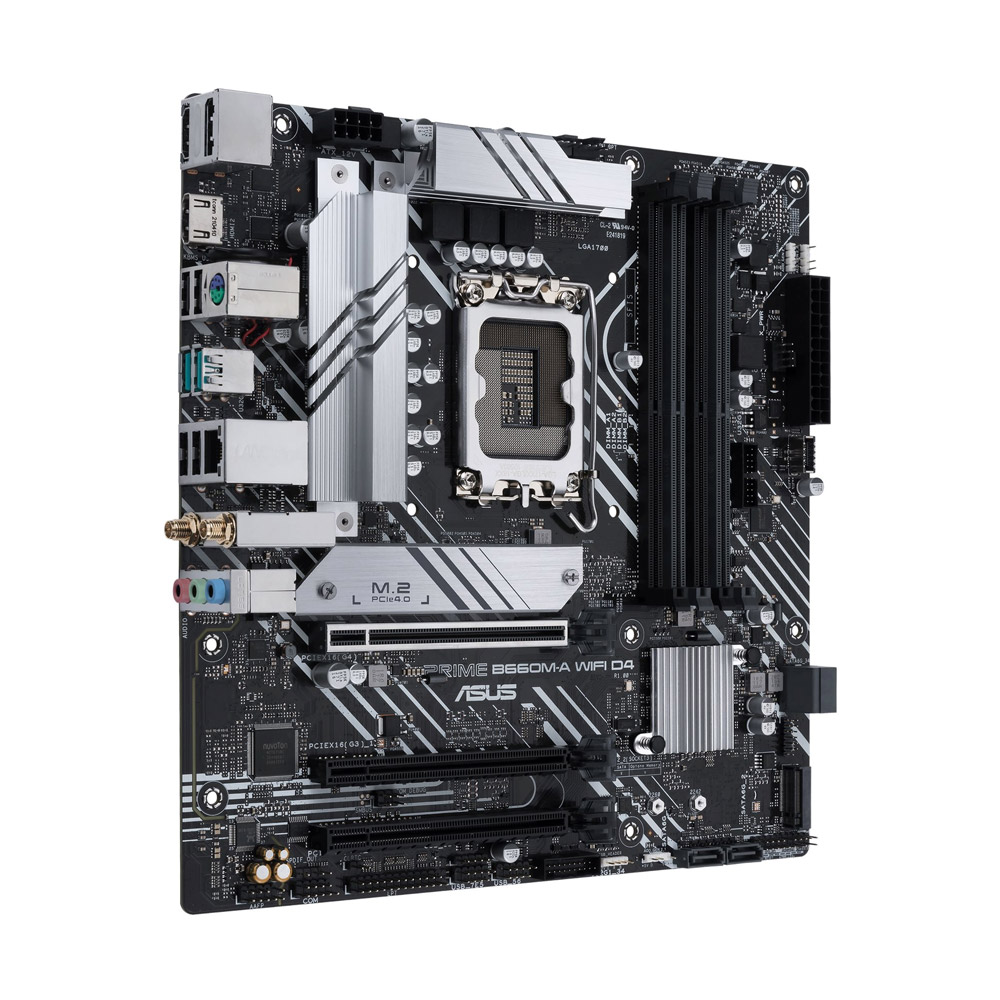

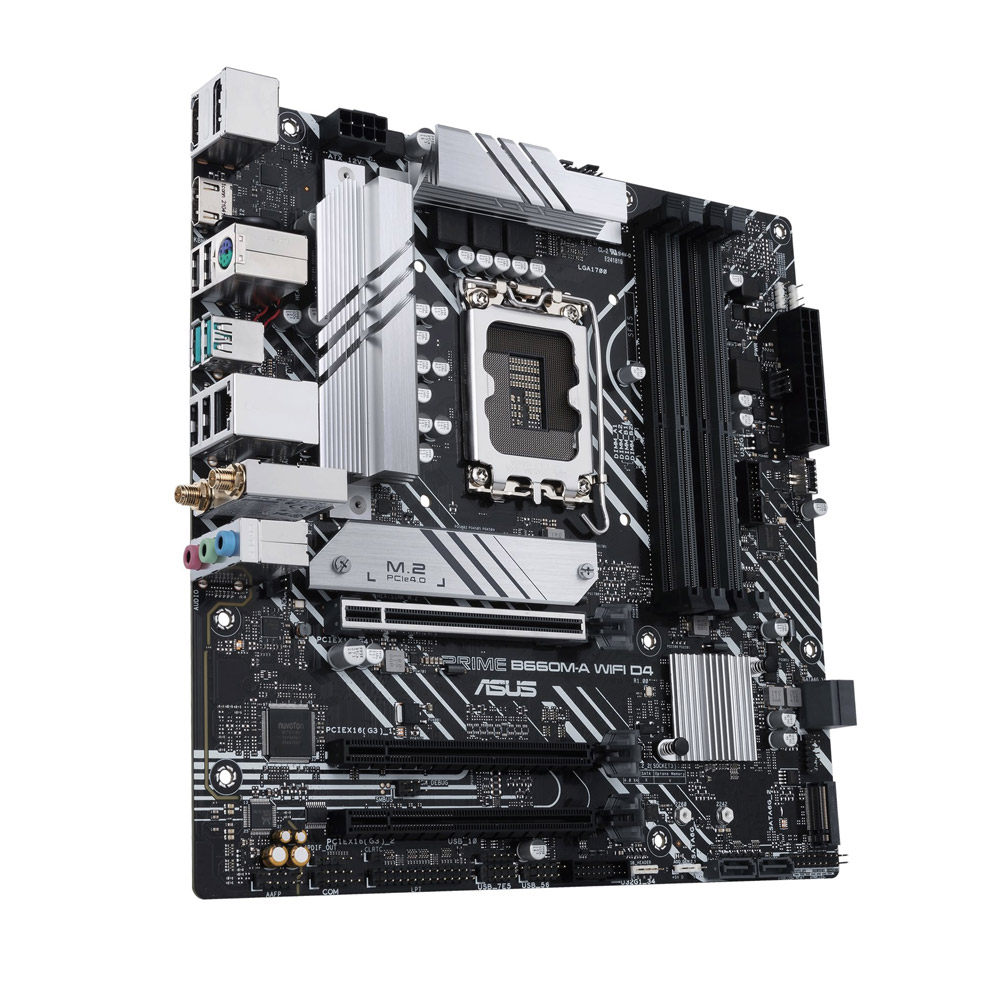

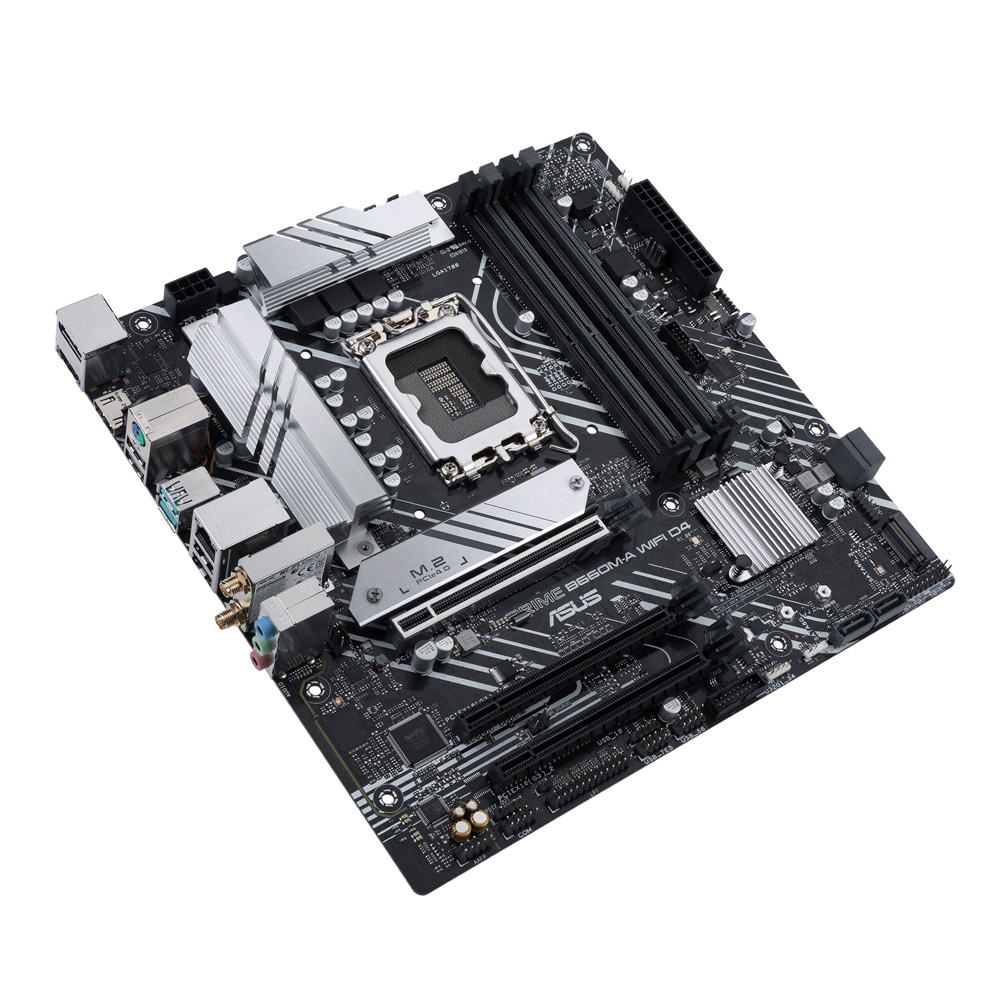

Das ASUS PRIME B660M-A WIFI D4 Mainboard basiert auf dem Intel®-B660-Chipsatz und unterstützt Intel®-Prozessoren für den Sockel 1700 der 12ten Generation. Es verfügt über vier DDR4-DIMM-Slots im Dual-Channel-Betrieb für bis zu 128 GB Arbeitsspeicher. Zur weiteren Ausstattung des ASUS PRIME B660M-A WIFI D4 gehören ein PCIe-4.0-x16-Slot und zwei PCIe-3.0-x16-Slots. Außerdem verfügt das ASUS PRIME B660M-A WIFI D4 über 8-Kanal-Sound, eine Gigabit-LAN-Schnittstelle, vier SATA3-Anschlüsse, zwei M.2-Anschlüsse, WiFi 6, Bluetooth 5.2 und eine Reihe an USB Schnittstellen.
Intel LGA 1700 Sockel: Bereit für Intel Prozessoren der 12. Generation
Ultraschnelle Konnektivität: Intel Wi-Fi 6, PCIe 4.0, Intel 1 Gb Ethernet, USB 3.2 Gen 2 Typ-A auf der Rückseite und USB 3.2 Gen 1 Typ-A und Typ-C auf der Vorderseite
Präzise Leiterbahnführung und Durchkontaktierungen
Optimierungen der Masseschichten zur Wahrung der Signalintegrität für verbessertes Overclocking des Speichers
Umfassende Kühlung: VRM-Kühlkörper, M.2-Kühlkörper, PCH-Kühlkörper, Hybridlüfter-Header und Fan Xpert 2+
ASUS PRIME B660M-A WIFI D4 - Motherboard

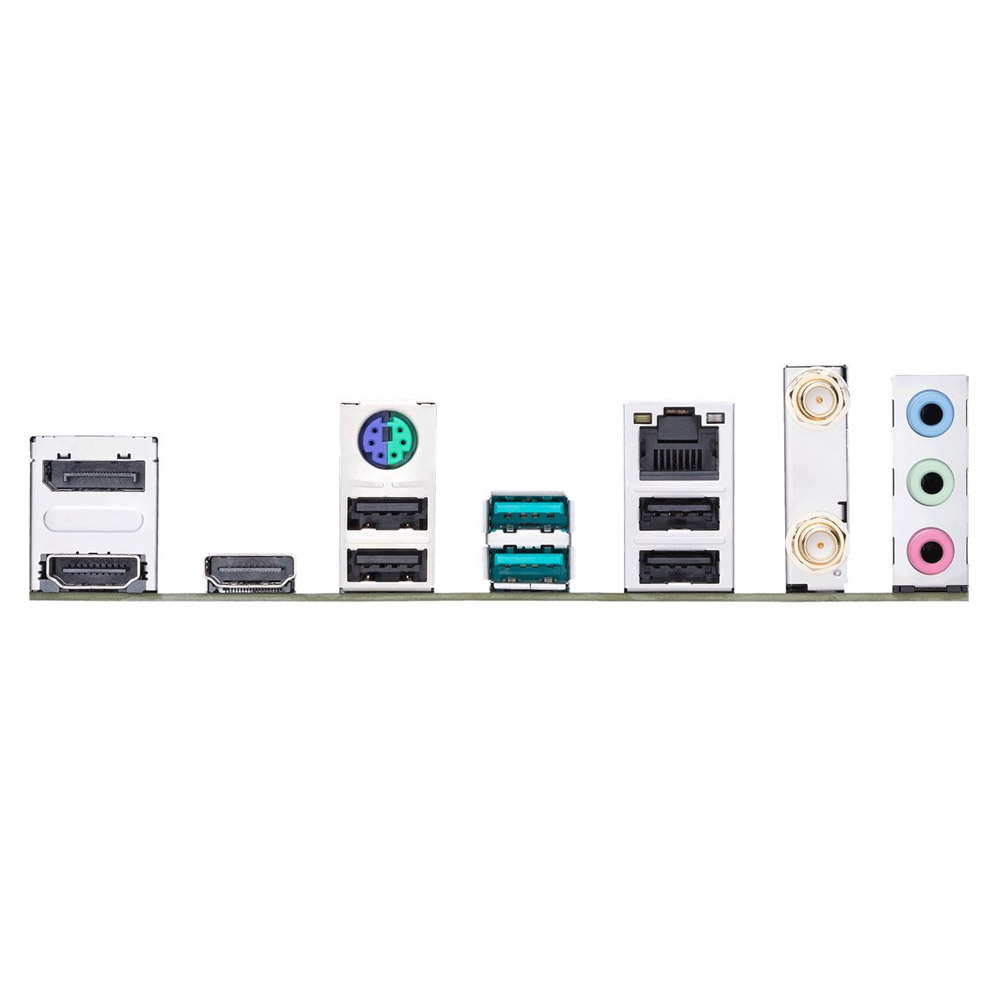

I/O-Rückwand
1 M.2-Schraube
ASUS Wi-Fi bewegliche Antenne
1 x M.2 Gummi-Paket
2 x Serial ATA-Kabel
Software
Kurzanleitung
Allround-Energieeffizienz
Die Energy Processing Unit (EPU) optimiert automatisch den Stromverbrauch und maximiert die Energieeinsparungen mit dem Away-Modus - einer intelligenten Einstellung, die ein extremes Energiesparszenario schafft, indem sie ungenutzte E/A-Controller abschaltet.
Flexible Steuerungen für Luft- und Wasserkühlung
Die ASUS Fan Xpert 2+ Software bietet umfassende Kontrolle über Lüfter, Wasserpumpen und All-in-One (AiO) Kühler. Egal, ob das System mit Luft oder Wasser gekühlt wird, der Auto-Tuning-Modus konfiguriert alle Parameter auf intelligente Weise mit einem einzigen Klick. Es gibt auch einen extrem leisen Modus, der die Drehzahl aller Lüfter unter das Standardminimum reduziert, damit das System auch bei leichter Systemlast flüsterleise bleibt. Lüfter, Wasserpumpen und AiO-Kühler können auch über das UEFI-BIOS gesteuert werden.
Präzise digitale Leistungssteuerung
Das Digi+ Spannungsreglermodul (VRM) bietet Echtzeitkontrolle über den Spannungsabfall und steuert automatisch die Frequenz und die Energieeffizienzeinstellungen. Außerdem kannst du damit deine CPU für ultimative Stabilität und Leistung optimieren.
Fortgeschrittenes Tuning für passionierte Tweaker
Ein intuitiver erweiterter Modus, der über das UEFI angeboten wird, lässt dich die volle Kontrolle übernehmen. Eine integrierte Suchfunktion erleichtert das Auffinden von Optionen und verschiedene erweiterte Funktionen ermöglichen es dir, intelligente Anpassungen vorzunehmen, damit du die Leistung genau nach deinen Wünschen einstellen kannst.
Schnelle und einfache Einrichtung
Der EZ-Modus zeigt wichtige Einstellungen und Statistiken an und bietet außerdem Assistenten, Drag-and-Drop-Funktionen und die Möglichkeit, wichtige Einstellungen mit einem Klick vorzunehmen - so kannst du dein System im Handumdrehen einrichten.
VRM-Kühlkörper und Wärmeleitpad
Der VRM-Kühlkörper und das Wärmeleitpad verbessern die Wärmeübertragung von den MOSFETs und Drosseln für eine bessere Kühlleistung.
Mehrere Temperaturquellen
Jedem Anschluss kann dynamisch einer von drei Temperatursensoren zugeordnet werden. Mit Fan Xpert kannst du die Temperatur der unterstützten ASUS-Grafikkarten abbilden, um die Kühlung für GPU- und CPU-intensive Aufgaben zu optimieren.
4-Pin PWM/DC-Lüfter
Der Gehäuselüfter-Header unterstützt die automatische Erkennung von PWM- oder DC-Lüftern.
ProCool Anschlüsse
Proprietäre Anschlüsse ergänzen die Verbindung des Mainboards zum Netzteil mit 8-poligen Anschlüssen, die 12 Volt direkt an die Prozessoren weiterleiten. Jede Buchse ist mit massiven Kontakten ausgestattet, die höhere Stromstärken bewältigen können als Buchsen mit hohlen Kontakten.
6+1+1 Leistungsstufen
Ein VRM mit 6+1+1 Power Stages liefert die Leistung und Effizienz, die die neuesten Intel-Prozessoren verlangen.
DDR4 5333 (OC)
Verbesserungen am Trace-Routing-Design ermöglichen den modernen Intel-Prozessoren einen verbesserten Zugang zur Speicherbandbreite. Die ASUS-Technologie bildet die Signalpfade des Speichers sorgfältig über verschiedene PCB-Lagen ab, um die Pfaddistanz zu verringern, und fügt Abschirmungszonen hinzu, die das Übersprechen deutlich reduzieren.
ASUS OptiMem II
Die überarbeitete Leiterbahnführung des Mainboards ermöglicht den Intel-Prozessoren einen uneingeschränkten Zugriff auf die Speicherbandbreite. Die ASUS OptiMem II-Technologie bildet die Signalwege des Speichers sorgfältig über die verschiedenen PCB-Schichten ab, um Durchkontaktierungen zu reduzieren, und fügt Abschirmungszonen hinzu, die das Übersprechen deutlich verringern.
Zwei M.2-Steckplätze (bis zu 64 Gbit/s)
Das Prime B660M-A WIFI D4 bietet insgesamt zwei M.2-Steckplätze, die Datenübertragungsgeschwindigkeiten von bis zu 64 Gbit/s über PCIe 4.0 unterstützen und so schnellere Boot- und Ladezeiten für Betriebssysteme und Anwendungen ermöglichen.
PCIe 4.0 Steckplatz
Prime B660 Mainboards wurden speziell für die 12. Generation der Intel Core CPUs optimiert und bieten PCIe 4.0-Konnektivität für die neuesten GPUs. Die hohe Bandbreite und die superschnellen Übertragungsgeschwindigkeiten ermöglichen es dir, funktionsreiche Builds zu erstellen, die mühelos hohe Lasten bewältigen können.
USB 3.2 Gen 1 Typ-C
Zahlreiche USB-Anschlüsse unterstützen mit Peripheriegeräten beladene High-End-Rigs, darunter USB Typ-C Anschlüsse mit schnellem USB 3.2 Gen 1 für Übertragungsgeschwindigkeiten von bis zu 5 Gbit/s.
Q-LED Core
Die Q-LED Core-Anzeige erzeugt während des Selbsttests beim Einschalten (POST) Lichtmuster, die den Nutzern bei der Fehlersuche helfen können.
SafeSlot Core+
SafeSlot Core+ ist der ASUS-exklusive PCIe-Steckplatz, der mit einer einteiligen Edelstahlstrebe verstärkt ist, die den Steckplatz vor Schäden schützt. Die Metallabdeckung ist mit Haken fest im Steckplatz verbunden und die gesamte Baugruppe ist mit verstärkten Lötpunkten fest auf der Platine verankert, um eine sichere Grundlage für schwergewichtige Grafikkarten zu bieten.
LANGuard: Erhöhter Durchsatz und 2,5-fach höhere Überspannungstoleranz
ASUS LANGuard ist eine Netzwerkschutzfunktion auf Hardwareebene, die eine fortschrittliche Signalkopplungstechnologie und hochwertige oberflächenmontierte Anti-EMI-Kondensatoren integriert, um den Durchsatz zu verbessern und eine zuverlässigere Verbindung zu gewährleisten.
Überspannungsschutz: Erstklassiges Schaltungsdesign zum Schutz der Stromversorgung
Ein exklusives Schaltungsdesign mit eingebauten Spannungsreglern, die dein Mainboard vor Schäden durch unerwartet hohe Spannungen von instabilen oder minderwertigen Netzteilen schützen.
DRAM Überstromschutz: Schutz vor Kurzschlussschäden
Rücksetzbare Sicherungen auf dem Bord verhindern Überstrom- und Kurzschlussschäden. Dies gilt nicht nur für die E/A-Anschlüsse, sondern auch für den DRAM, um die Lebensdauer deines Systems und der angeschlossenen Geräte zu gewährleisten.
Anschlussblende aus Edelstahl: 3-fache Korrosionsbeständigkeit für längere Haltbarkeit
Korrosionsbeständige Blende aus Edelstahl für die rückseitigen Anschlüsse aus rostfreiem Stahl, die mit Chromoxid beschichtet sind, haben eine dreimal so lange Lebensdauer wie herkömmliche Blenden.
